智能配电监控器(型号:ZWHB)

来源:"威奇电气产品分类:能耗采集系列浏览量:2158

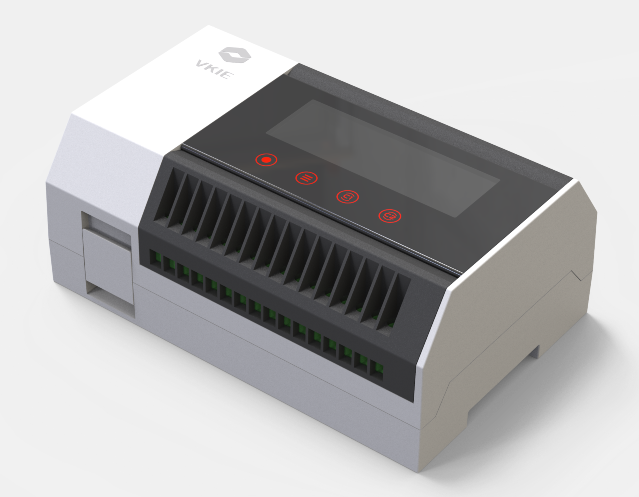

1.产品图



ZWHB-D100T (交流型)

  ZWHB-D100M(直流型)

2.概述

ZWHB是我司针对智能配电而研发的一款集测量、分析、监控一体的多功能电力监测模块。

3.功能

实时测量三相回路的电压、电流、三相回路的有功/无功/视在功率、功率因素、有功/无功电能计量;

实时电度、峰谷电计费功能

开关量输出:2路,22V 5A;

开关量输入:2路;

剩余电流监测:1路,过阈值报警、联动断电控制;

标配1路RS485通讯接口,Modbus标准协议。(直流型2路,其中1路可外接柜门显控屏)


4.技术参数

精度等级

电压、电流0.5级,剩余电流1级

工作电源

AC3*380V(交流型)   DC24V(直流型)

功耗

≤1W(待机),≤2.5W(满载)

额定电流

互感式:AC 5A

剩余电流报警设定值

200 mA~800mA

静电放电抗干扰度

GB/T 17626.2-2008  3级

电快速瞬变脉冲群抗扰度等级

GB/T 17626.4-2008  4级

外形尺寸(长*宽*高)

133*86*55.5

安装方式

35mm导轨

工作温度

-20℃~70℃

相对湿度

≤95%(无凝露)
