数显表（型号：ZWPK-S）
来源："威奇电气产品分类：能耗采集系列浏览量：1683

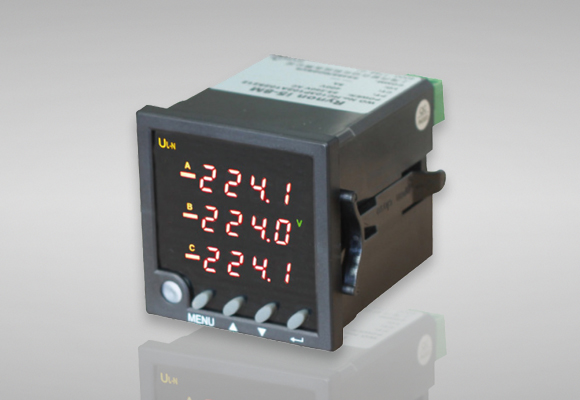

1.产品图
2.概述
数显表嵌入式安装，是针对电力系统、公共设施的电能统计、管理需求而设计的一款智能仪表，集成电力参数监测、遥信、遥控于一体功能、并配置RS485通信接口，采用MODBUS-RTU协议。广泛应用于各采集控制系统中。
3.功能
测量三相电流，相电压/线电压，三相有功/无功/视在功率，功率因数，有功/无功电度，频率，谐波（选配）等功能；
电流/功率需量分析；
2 路开关量输入,2路通用通道可配置为继电器输出/脉冲输出 /4~20mA模拟量输出；
支持漏电检测；
人体红外感应（选配）；
MODBUS-RTU@RS485通讯；
面板式安装,卡扣滑块固定,免螺丝安装。
4.技术参数
|
执行标准
|
GB/T17215-2008，GB/T22264-2008
|
|
精度等级
|
电压、电流0.2级，功率0.5级，有功电度1级，功率因素0.5%，频率0.01HZ
|
|
显示方式
|
LED/LCD
|
|
工作电源
|
85~265VAC/DC ,整机功耗＜0.5W
|
|
开关量输入
|
2路 4kV光电隔离
|
|
模拟量输出
|
2路 4~20mA
|
|
通讯接口：
|
标配1路RS485通讯接口，Modbus协议
|
|
额定电流
|
互感式：AC 5A
|
|
快速瞬变脉冲群抗扰度等级
|
GB/T 17626.4-2018 4 IEC61000-4-4,Level 4
|
|
浪涌脉冲群抗干扰度
|
GB/T 17626.5-2018 3 IEC61000-4-5,Level 3
|
|
静电放电抗干扰度
|
GB/T 17626.2-2019 3 IEC61000-4-2,Level 4
|
|
外形尺寸（长*宽）
|
72*72mm 68*68mm（开孔）
|
|
工作温度
|
-20℃~70℃
|
|
储存温度
|
-40℃~850℃
|
|
相对湿度
|
≤95%（无凝露）
|
